Aquatherm Avantajları

Abka tarafından 22/03/2011 tarihinde gönderildi

AVANTAJLARI

Homojenlik

aquatherm’ le, metal ve plastik karışımı tesisatların kullanımı artık tarih oluyor. Çünkü aquatherm sistemi içerisinde, suyun kaynağından son kullanıldığı alana kadar kullanılan bütün malzemeler (kollektör, vana, boru ve fittingsler) mevcuttur.

Uzun Ömürlülük

aquatherm fusiotherm®, diğer tesisat sistemlerinin performansını düşüren dökülme ve korozyona karşı dayanıklıdır ve metal tesisatta kullanılan borular gibi akış sesi yaymamaktadır. aquatherm boruları, ışık geçirmediğinden dolayı da, borularda yosunlaşma meydana gelmemektedir.

PP-R tesisat sistemlerinin duvarları, diğer sistemlere göre daha az sürtünme yaratarak, pim deliğine yol açan aşınmayı ve borunun ömrünün kısalmasını önler. Füzyon kaynak bağlantılar borularla aynı özelliklere sahiptir, böylece fiziksel darbeler borunun dayanıklılığına zarar vermez. Genel olarak, aquatherm tesisat sistemleri, diğer sistemlere göre daha az bakım-onarım ile daha uzun ömürlüdür. Böylelikle her montaja daha fazla değer katılır.

Basitleştirilmiş Montaj

aquatherm benzersiz bir bağlantı tekniği göstermektedir. Hammaddesi sayesinde montaj çok kısa bir sürede tamamlanmaktadır. Örneğin : Çap 20 mm = 8 saniyede. Ürün montajdan hemen sonra belirtilen aşamalar tamamlanır tamamlanmaz  kullanılabilmektedir.

Kalite

aquatherm, iyi kalitenin garantisidir. aquatherm’in birçok ulusal ve uluslararası sertifikaları, kalite ve performansı hakkında çok şey söylemektedir. Ancak aquatherm müşterilerinin, montajcılarının ve projecilerinin memnuniyetleri, daha da çok şey ifade etmektedir.

Değer

Sektör öncüsü dayanıklılık ve güç ile dengeli ve ekonomik fiyatlandırmayı birleştiren aquatherm tesisat sistemleri yapı sahiplerinin tesisat sistemi kalitelerini artırabilmelerini sağlamaktadır.

Cam-Elyaf Bileşimli Teknoloji

Maksimum işletim ısılarını ve genel performansı artırmak için aquatherm devrim niteliğinde bir üretim yöntemi geliştirmiştir: cam-elyaf bileşimli teknoloji. Bu malzeme, özel bir cam elyaf ve fusiolen® PP-R(80) maddesinin karışımıdır. Bu madde borunun orta tabakası olarak kalıplanmıştır. Bu tabaka, diğer yararlarından ödün vermeden, borunun yüksek ısılarda sert kalmasını sağlar.

aquatherm Cam Elyaf Takviyeli Borularının Normal PP-R (80) ’ e Göre Diğer Avantajları:

  • Korozyona karşı rezistanslı.
  • Uzama oranı, demir boruya çok yakın olduğu için diğer plastik borulara göre kelepçe aralıkları daha fazladır. Böylelikle fazla kelepçe kullanımı gerekmez.
  • Fiyatı, ürün kalitesine göre optimal seviyededir.
  • Hafif ağırlık.
  • Yüksek darbe dayanımı gösterir.
  • Kimyasallara karşı rezistanslı.
  • Doğrusal genleşme(uzama) katsayısı normal PP borularına göre %75 oranında daha düşüktür.
  • Daha büyük iç çap (ince et kalınlığı sayesinde) sebebiyle, debi aynı doldurma kapasitesinde %20 fazladır.
  • Daha fazla dayanıklılık ve taşıma kapasitesi
  • Azaltılmış boru sürtünmesi
  • Daha yüksek darbeye karşı dayanıklılık
  • Yüksek derecede çevreye uyum
  • Kolay işlem:Kolay kesme ve kaynak yapma özelliğine sahiptir.
  • Yüksek ısı stabilizasyonu
  • Az yalıtım ihtiyacı

ÖNEMLİ: Cam elyaf takviyeli boruda, uzun zaman alan soyma işlemi iptal olur

Zarar görmelere karşı dayanıklı

Darbe anından zarar gören diğer katı plastiklerin aksine, aquatherm tesisat sistemleri esnek ve dayanıklıdır. Yüksek hızla atılan bir cisim ya da daha yavaş, ağır bir obje tarafından darbe aldığında aquatherm tesisat sistemleri zarar görmez, parçalanmaz. Kırılma noktasına getirilse bile, fusiolen® PP-R(80) maddesinden üretilen sistemler, tehlikeli parçalar saçmak yerine sadece düzleşir ve ayrılır. Bu da borunun kullanımını, yüksek-riskli uygulamalarda bile güvenli yapar.

Rakipsiz Garanti

Tüm aquatherm boru sistemleri sektörün en geniş kapsamlı garantilerinden biriyle korunduğundan dolayı tüm kullanıcılarına yüksek derecede güven vermektedir.

aquatherm ürünleri, Zürih Sigorta tarafından 10 yıl süreyle üretim hatalarına karşı 4,5 milyon euro’ya sigortalanmıştır. (Detaylı bilgi için destek departmanımızla irtibata geçiniz.)

Bu garantiden faydalanabilmek için, sistemin aquatherm eğitimli bir tesisatçı tarafından kurulmuş olması ve montaj tamamlandıktan sonra sistemin öngörülmüş basınç testinden geçmesi gerekmektedir.

Aquatherm Sıhhi Tesisat Sistemi kategorisine gönderildi | Aquatherm Avantajları için yorumlar kapalı

Aquatherm Sıhhi Tesisat Sistemi Kullanım Alanları

Abka tarafından 22/03/2011 tarihinde gönderildi

Kullanım Alanları





Özel ve farklı ürün yelpazesi sayesinde boru sistemi çok etkili bir piyasa hakimiyetine sahiptir.

-İçme suyu ve boru şebekeleri

• Soğuk ve Sıcak Su Hatları örneğin; Binalarda, Hastanelerde, Otellerde, Bürolarda, Okullarda, Gemi Sanayisinde, Spor Komplekslerinde v. b
•  Ev Bağlantıları
• Boyler Bağlantıları
• Su Dağıtım Şebekeleri
• Kolon Hatlarında
• Kat Dağıtımları (basit (standart) veya bağlantılı)
• Batarya Bağlantıları

-Binalarda ısıtma hatları

• Isıtıcılardaki bağlantılar için
• Isı dağıtıcıları
• Su sütunu
• Kat dağıtımı
• Isıtıcı bağlantıları

-Yağmur suyu kullanımı için olan boru hatları

-Basınçlı havanın geçtiği boru hatları

-Yüzme havuzlarındaki boru hatları

-Isı pompalarına bağlanan boru hatları

-Çiftçilik ve bahçe yapımında kullanılan boru hatları

-Yeraltı ısısının kazanımı için kullanılan boru hatları

-Endüstri boru hatları (asit ,tortu gibi agresif malzemelerin sevkiyatında)
aquatherm boru sistemleri, aşağıdaki verilen kullanım alanlarının tümünde kullanılmaktadır.

– Yeni yapılar

– Tamiratlar

– Tadilatlar
Aquatherm Sıhhi Tesisat Sistemi kategorisine gönderildi | Aquatherm Sıhhi Tesisat Sistemi Kullanım Alanları için yorumlar kapalı

Aquatherm Climatherm

Abka tarafından 22/03/2011 tarihinde gönderildi

Fan Coil (Isıtma – Soğutma), Kalorifer ve Jeotermal Hattı

climatherm, aquatherm’ in ısıtma-soğutma (fan coil) ve kalorifer tesisatı ile jeotermal hatlar için özel olarak geliştirdiği sistemidir.

Boruların, 20 – 355 mm arasındaki çaplar için üretimi mevcuttur.

Geniş ürün yelpazesi sayesinde, her türlü kullanım alanı için ideal çözümleri bulmak mümkündür.

Sistemi Oluşturan Malzemeler

climatherm boru sistemi aquatherm ek malzemeleri ile birlikte kullanılmaktadır:

  • Boy boru ve/veya kangal borular
  • Ek parçalar
  • Flanşlı bağlantılar için flanşlar ve flanş bağlantı parçaları
  • Batarya bağlantı elemanları ve ek parçaları
  • fusiolen PP-R (80) ’den metale ya da metalden fusiolen PP-R (80) ’e geçiş parçaları
  • Kollektör geçiş parçaları
  • Dağıtıcılar
  • Vanalar
  • Kaynak makineleri ve aksamı
  • Montaj ve sabitleme ürünleri

    fusiolen PP-R(80) boru sistemlerinin genel avantajlarının yanı sıra, climatherm’ in et kalınlığı, aquatherm’ in diğer sıhhi tesisat sistemlerine oranla, daha incedir ve doğal olarak debi climatherm’ de daha fazladır

Isıtma-Soğutma Sistemi kategorisine gönderildi | Aquatherm Climatherm için yorumlar kapalı

Aquatherm Climatherm Özellikleri

Abka tarafından 22/03/2011 tarihinde gönderildi

Özellikleri

Fan Coil (Isıtma – Soğutma), Kalorifer ve Jeotermal Hattı

climatherm, aquatherm’ in ısıtma-soğutma (fan coil) ve kalorifer tesisatı ile jeotermal hatlar için özel olarak geliştirdiği sistemidir.

Boruların, 20 – 355 mm arasındaki çaplar için üretimi mevcuttur.

Geniş ürün yelpazesi sayesinde, her türlü kullanım alanı için ideal çözümleri bulmak mümkündür




climatherm korozyon hasarlarına son vermektedir.

Özellikle soğutma hatlarında kullanılan metal boruların, terleme sonucunda dış ve diğer sebeplerle de iç korozyona maruz kaldıklarını biliyoruz. Yine ısıtma hatlarında da benzeri korozyon sorunlarının yaşandığına tanığız.

climatherm %100 korozyona dayanıklı fusiolen hammaddeden üretilmektedir ve ısıtma-soğutma sisteminin ömrünü arttırmaktadır.

Karışım teknolojisi:

climatherm Cam Elyaf Takviyeli(CET) Boru, aquatherm GmbH’ın yaklaşık 10 yıl önce geliştirdiği özel bir teknikle fusiolen hammaddesine karıştırılan cam elyaf liflerinden üretilmektedir.

climatherm borular, diğer aquatherm borulardan farklı olarak, dört adet yeşil çizgili mavi ana renktedir. Bağlantı parçaları olarak; aquatherm üretim programında yer alan 400’den fazla çeşitteki fittingsler ile beraber her türlü bağlantı alternatifi mümkündür.

climatherm borular da, aquatherm’in üretim programındaki diğer boru ve bağlantı parçaları gibi özel hammadde fusiolen®’den üretilmektedir. fusiolen®, rakiplerine kıyasla aquatherm’in çok daha dayanıklı ve farklı olmasını sağlamaktadır.

fusiolen PP-R(80) boru sistemlerinin genel avantajlarının yanı sıra, climatherm’ in et kalınlığı, aquatherm’ in diğer sıhhi tesisat sistemlerine oranla, daha incedir ve doğal olarak debi climatherm’ de daha fazladır.

Isıtma-Soğutma Sistemi kategorisine gönderildi | Aquatherm Climatherm Özellikleri için yorumlar kapalı

Aquatherm Climatherm Kullanım Alanları

Abka tarafından 22/03/2011 tarihinde gönderildi

Isıtma-soğutma sistemi, özellikle sıhhi tesisat döşemeleri dışındaki uygulamalar(ısıtma-soğutma: Fan coil ve kalorifer tesisatı ile jeotermal hatlar) için geliştirilmiştir.

Fusiolen Polipropilen hammaddesinden üretilen, aquatherm sıhhi tesisat sisteminin genel avantajlarına ek olarak, ısıtma-soğutma sistemi, düşük duvar kalınlığına bağlı olarak, yüksek hacimsel akış değerlerine sahiptir.

Boruların 20 – 355 mm arasındaki çaplar için üretimi mevcuttur. Diğer aquatherm borulardan farklı olarak, dört adet yeşil çizgili mavi ana renktedir. Bağlantı parçaları olarak; normal aquatherm üretim programında yer alan 400’den fazla ek parça ile her türlü bağlantı alternatifi mümkündür. climatherm borular da aquatherm’in üretim programındaki diğer boru ve bağlantı parçaları gibi özel hammadde fusiolen®’den üretilmektedir. fusiolen®, aquatherm’in çok daha dayanıklı ve farklı olmasını sağlamaktadır.

Sistem soğuk, sıcak ve farklı endüstriyel uygulamalarda kullanılabilecek tüm unsurlara sahiptir.

Isıtma-Soğutma Sisteminin uygulama alanları:

  • Isıtma sistemi inşaası
  • İklim teknolojisi
  • Soğuk su teknolojisi
  • Yüzme havuzu teknolojisi
  • Yüksek kimyasal dayanıklılık özelliğinden dolayı kimyasal transferlerinde
  • Drenaj sistemlerinde
  • Basınçlı Hava Sistemlerinde
  • Zemin altı ısıtma sistemleri
  • Gemi İnşasında
  • Jeotermal Hatlarda.



FAN COİL TESİSATI

Tesisat odalarından (chiller ve kazan), son nokta olan fan coil ünitelerine kadar, tüm boru ve bağlantı parçalarının (vanalar dahil) montajında aquatherm – climatherm ürünleri kullanılabilir.

İşletme Sıcaklıkları:

90°C / 70°C  ısıtma ve 7°C / 12°C soğutma için uygundur.

Basınç ve Sıcaklığa bağlı ömür tablosu aşağıdadır.

KAZAN DAİRESİ HATLARI

“Zaman paradır” deyişi, inşaat sektöründe her gün daha da gerçeklik kazanmaktadır. Her yapı projesinin tesisat ve ısıtma döşemesi, zamansal ve lojistik açıdan –sadece mimar ve planlamacıya değil- herkes için zorluk yaratır.

Şantiyede döşemenin tamamlanması, çoğu zaman şantiye müdürleri için bir problemdir. Mekansal koşullar ya da zamansal gereklilikler, şantiye müdürlerinin karmaşık bir branşman alma sürecinin detaylarıyla ilgilenmelerini önler.

Ek olarak, şantiyede branşman almanın tamamlanması masraf yaratır ve farklı birçok soruna da yol açar.

Bu nedenle aquatherm müşterilerine bir alternatif sunmaktadır: Biz tüm branşman alma sürecini, sizin spesifikasyonlarınıza göre tasarlıyor ve tamamlıyoruz; hazır olarak dünyanın her neresindeyseniz oraya gönderiyoruz.



Isıtma-Soğutma Sistemi kategorisine gönderildi | Aquatherm Climatherm Kullanım Alanları için yorumlar kapalı

Aquatherm Firestop Özellikleri

Abka tarafından 22/03/2011 tarihinde gönderildi

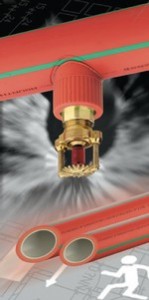

aquatherm firestop – Sprinkler Boru Sistemi

Geniş ürün yelpazeli, aquatherm basınçlı boru sisteminden geliştirilen firestop sprinkler boru sistemi ile aquatherm, müşterilerine benzersiz bir ürün sunmaktadır.

Firestop; VDS ve LPCB’ nin müsadeleri ve dünya çapında tanınma için verilen uğraşlar sonucunda, kullanıma uygunluk ve yangın sistemleri alanındaki gerekliliğini, göz alıcı bir şekilde ispat etmiştir.

Sprinkler/yangın hatlarında kullanılan bu ürün temel olarak cam elyaf teknolojisi ile 20 -125 mm çapları arasında fusiolen PP-R (80) FS (zor yanıcı) hammaddesinden cam elyaf takviyeli olarak üretilmektedir.

aquatherm firması, firestop ile kullanıcısına boru ve bağlantı parçasından oluşan komple* bir sprinkler sistemi kurma imkanı sağlamaktadır.

aquatherm firması ihtiyaç duyulan ek parçalar, armatürler ve gerekli kaynak tekniğini de hizmetinize sunmaktadır.

Boru ve fittingsler, LPCB gibi önemli bir kuruluş tarafından, LPS 1260 normlarına uygun ve kullanıma müsait olduğuna dair, 684a sertifika numarası ile sertifikalandırılmıştır.

Üretim en üst kalite düzeyinde, extrusion sistemi ile üretilmektedir. Bunun yanında yüksek kalite; ürün giriş ve üretim kontrolü ile güvence altına alınmaktadır.

aquatherm’in kalitesi DIN EN ISO 9001: 2000 ile sertifikalanmıştır.

* Sprinkler kafaları ürün yelpazemizde bulunmamaktadır; fakat uygun ürünler yetkili satıcılardan temin edilebilmektedir.

Avantajlar

*aquatherm firestop boru ve fittingslerden oluşan ürün yelpazesiyle, kullanıcısına eksiksiz bir sprinkler yangın hattı kurma olanağı sağlamaktadır.

*LPCB Sertifikasıyla kalitesi onaylanmıştır ve sürekli denetim altındadır.
(Boru ve fittingsler LPCB gibi önemli bir kuruluş tarafından, LPS 1260 normlarına uygun ve kullanıma müsait olduğuna dair, 684a sertifika numarası ile sertifikalandırılmıştır.)

*aquatherm firmasının kalite yönetim sistemi, DIN EN ISO 9001:2000 sertifikasına sahiptir.
(Üretim esnasında, ileri teknoloji ve üstün kalite anlayışı ön planda tutulduğu gibi, üretimin her aşaması da belirli periyotlarla, bağımsız kuruluşlar tarafından denetlenmektedir.)

*DIN 4102-1,’e göre yangın sınıfı B1’dir. Alevlenme noktası çok yüksektir ve alevi taşımaz.

*Hammaddesi sayesinde korozyona uğramaz. Kimyasallara karşı dayanımı yüksektir.
(firestop boru ve fittingslerı fusiolen hammaddesi sayesinde korozyondan etkilenmez. Bu nedenle sprinklerin korozyon ürünleri tarafından tıkanıp, arızalanmasına mani olur ve uzun yıllar sorunsuz kullanım sağlar.)

*Hammaddesinin özelliği gereği ısı ve ses izolasyonludur.

*Yüksek mekanik mukavemet gösterir.

*Sızdırmayı önleyecek ilave bir ürüne gerek duyulmaz.

*Düşük boru sürtünme kaybı faktörü ve korozyona uğramaz.

*Yüksek teknoloji ürünü, üç katmandan oluşan Cam Elyaf Takviyeli teknoloji ile üretilmiştir.
(Extrusion tekniği ile polipropilen boruların çok katmanlı olmasını sağlayan ve özellikle cam elyaf takviyesini mümkün kılan ve dayanımı üst seviyeye çıkaran sistemdir.)

*Ürünün üretiminde kullanılan fusiolen PP-R(80) FS hammaddesinde, kullanım alanı için özel bir formül geliştirilmiştir. Bu sayede ürün, sprinkler hatlarında kullanıma tam bir uyum göstermektedir.

*Ürünün geliştirilmesinde montajı yapan kişilere, montaj kolaylığı sağlama çabası her ürünümüzde olduğu gibi yine ön planda tutulmuştur.

*Füzyon tekniği ile boru ve ek parçaları sorunsuz birleştirir.
(firestop ile sprinkler hattı kurulurken hiçbir yapıştırıcı ürün ve conta kullanılmadan kolayca montaj yapılabilmektedir.

aquatherm firestop – Sprinkler Boru Sistemi

Geniş ürün yelpazeli, aquatherm basınçlı boru sisteminden geliştirilen firestop sprinkler boru sistemi ile aquatherm, müşterilerine benzersiz bir ürün sunmaktadır.

Firestop; VDS ve LPCB’ nin müsadeleri ve dünya çapında tanınma için verilen uğraşlar sonucunda, kullanıma uygunluk ve yangın sistemleri alanındaki gerekliliğini, göz alıcı bir şekilde ispat etmiştir.

Sprinkler/yangın hatlarında kullanılan bu ürün temel olarak cam elyaf teknolojisi ile 20 -125 mm çapları arasında fusiolen PP-R (80) FS (zor yanıcı) hammaddesinden cam elyaf takviyeli olarak üretilmektedir.

aquatherm firması, firestop ile kullanıcısına boru ve bağlantı parçasından oluşan komple* bir sprinkler sistemi kurma imkanı sağlamaktadır.

aquatherm firması ihtiyaç duyulan ek parçalar, armatürler ve gerekli kaynak tekniğini de hizmetinize sunmaktadır.

Boru ve fittingsler, LPCB gibi önemli bir kuruluş tarafından, LPS 1260 normlarına uygun ve kullanıma müsait olduğuna dair, 684a sertifika numarası ile sertifikalandırılmıştır.

Üretim en üst kalite düzeyinde, extrusion sistemi ile üretilmektedir. Bunun yanında yüksek kalite; ürün giriş ve üretim kontrolü ile güvence altına alınmaktadır.

aquatherm’in kalitesi DIN EN ISO 9001: 2000 ile sertifikalanmıştır.

Aquatherm Firestop kategorisine gönderildi | Aquatherm Firestop Özellikleri için yorumlar kapalı

Aquatherm Firestop Kullanım Alanları

Abka tarafından 22/03/2011 tarihinde gönderildi

aquatherm firestop – Sprinkler Boru Sistemi

Geniş ürün yelpazeli, aquatherm basınçlı boru sisteminden geliştirilen firestop sprinkler boru sistemi ile aquatherm, müşterilerine benzersiz bir ürün sunmaktadır.

Firestop; VDS ve LPCB’ nin müsadeleri ve dünya çapında tanınma için verilen uğraşlar sonucunda, kullanıma uygunluk ve yangın sistemleri alanındaki gerekliliğini, göz alıcı bir şekilde ispat etmiştir.

Sprinkler/yangın hatlarında kullanılan bu ürün temel olarak cam elyaf teknolojisi ile 20 -125 mm çapları arasında fusiolen PP-R (80) FS (zor yanıcı) hammaddesinden cam elyaf takviyeli olarak üretilmektedir.

aquatherm firması, firestop ile kullanıcısına boru ve bağlantı parçasından oluşan komple* bir sprinkler sistemi kurma imkanı sağlamaktadır.

aquatherm firması ihtiyaç duyulan ek parçalar, armatürler ve gerekli kaynak tekniğini de hizmetinize sunmaktadır.

Boru ve fittingsler, LPCB gibi önemli bir kuruluş tarafından, LPS 1260 normlarına uygun ve kullanıma müsait olduğuna dair, 684a sertifika numarası ile sertifikalandırılmıştır.

Üretim en üst kalite düzeyinde, extrusion sistemi ile üretilmektedir. Bunun yanında yüksek kalite; ürün giriş ve üretim kontrolü ile güvence altına alınmaktadır.

aquatherm’in kalitesi DIN EN ISO 9001: 2000 ile sertifikalanmıştır.

* Sprinkler kafaları ürün yelpazemizde bulunmamaktadır; fakat uygun ürünler yetkili satıcılardan temin edilebilmektedir.

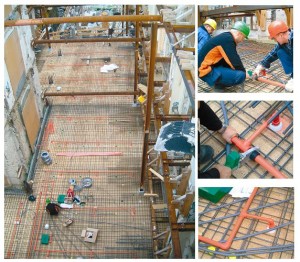

Aşağıda bazı uygulama resimleri verilmiştir.

Aquatherm Firestop kategorisine gönderildi | Aquatherm Firestop Kullanım Alanları için yorumlar kapalı

Aquatherm Firestop Kullanımı

Abka tarafından 22/03/2011 tarihinde gönderildi

Plastik boruların  sprinkler/yangın hatlarında kullanımı

*  Temel olarak plastik boruların sprinkler/yangın hatlarında kullanımı için, resmi bir izin bulunması gereklidir.
*  Açıkta yapılan montajlarda LPCB’ye göre, müsaadesi olan ve hızlı çalışan sprinkler kullanılmalıdır.
*  Plastik borular ve ek parçalar sadece sulu sistemlerde kullanılmalıdır.
*  Kaynak esnasındaki  bağlantı tekniği çok önemlidir. Özellikle kaynak sonrası soğuma süresine dikkat edilmelidir. Sadece soğuma süresi bittikten sonra sistem basınç altında kullanıma uygun hale gelir.
*  Plastik borular ve ek parçalar bina dışında açıkta kullanılmamalıdır. Borular maksimum 6 ay direkt olarak UV ışınlarına karşı dayanıklıdır.
* İçme suyu hattı olarak kullanmayınız.
*Katkı maddelerinin kullanımına, sadece üreticinin döşeme talimatlarına uygunsa, izin verilebilir.
*Plastik boru ve fittingslerin kullanıldığı sprinkler sistemleri, mümkün oldukça „akış olmayan“ bölümlerde uygulanmalıdır.
*Maksimum normal ortam sıcaklığı 70°C’yi geçmemelidir.
*Ürünlerin montajı LPCB sertifikalı ya da LPCB’ye kayıtlı döşeme şirketleri tarafından ya da İngiltere dışındaki firmalar söz konusu olduğunda ürünlerin döşenmesinde yeterli eğitim almış personel tarafından yapılmalıdır. Döşeme işlemini yapacak şirketlerin ISO 9000 belgelerinin olması da tavsiye edilir.

Sprinkler sisteminin planlaması ve yapımı için, yangın koruma talepleri ve standartları çok önemlidir. Bu nedenle firestop sprinler/yangın hatlarının uygulaması yapılırken, kesinlikle ulusal yangından korunma otoriteleri ile birlikte koordineli çalışılmalıdır.

İşletme parametreleri

* Maksimum işletme sıcaklığı: 70°C (158°F)
* Normal işletme basıncı: 12.0 bar (174 PSI)
! Sistem maksimum 24,5 bar 20°C de kullanılabilir.

Sprinkler Yangın Hatlarında Kullanılacak Plastik Borular ile İlgili Şartlar(LPCB’ye Göre)
aquatherm firestop boruların kullanımında aşağıdaki hususlar dikkate alınmalıdır.
1-Montaj esnasında aquatherm kaynak yapma kılavuzu dikkate alınmalıdır.
2-İçme suyu hatlarında kullanılmamalıdır.
3-Açıktan geçen sprinkler hatlarında, hızlı çalışan sprink kafaları (68°C) kullanılmalı ve borular tavana yakın şekilde monte edilmelidir.
4-Montaj deneyimli ustalar tarafından yapılmalıdır.
5-Yapıların dış cephelerinde kullanılmamalıdır.
6-Sprinkler kafalarında seçim,  daima standartlara  uygun ürünlerden yana olmalıdır.
7-Köpüklü veya gazlı yangın söndürme sistemlerinde kullanılmamalıdır. Sistem sulu yangın  söndürme sistemlerinde kullanılmak üzere üretilmiştir.

Aquatherm Firestop kategorisine gönderildi | Aquatherm Firestop Kullanımı için yorumlar kapalı

Aquatherm Tavsiyeler

Abka tarafından 22/03/2011 tarihinde gönderildi

Aquatherm’den Tavsiyeler

Boruları Kullanırken Dikkat Edilecek Hususlar

1-  Sert vurmaları ve boru uçlarının çarpmalarını önleyiniz.

2-  Dikkatli yerleştiriniz.

3-  Zarar görmüş veya kesim yerinde çatlamış boruları kullanmayınız.

4-  Boruyu sadece keskin aletle kesiniz.

5-  Birleştirdikten sonra boru ve parçaları çevirmeyiniz.

6-  Birleştirdikten hemen sonra 5°ye kadar çevirebilirsiniz.

7-  Konik dişli parçaları kullanmayınız.

8-  Sadece düz dişli armatürleri kullanınız. Aşırı sıkmadan kaçınınız.

9-  Uzun süre UV ışınlarına maruz bırakmayınız.

10- Güneş ve yağmurdan koruyunuz.

11- Metal parçaları kapama maksadıyla kullanmayınız.

12- Plastik parçalar kullanınız.

13- Sert vuruşları ve inşaatlarda üzerlerine sert cisimlerin düşmesini önleyiniz.

14- Açıktaki boruları örterek koruyunuz.

15- Armatürleri sıkarken aşırı kendir kullanmayınız.

16- Sıkma işlemlerinde bilhassa yapıştırıcı ve teflon bant kullanılması tavsiye olunur.

17- Açık ateşte ısıtmayınız.

18- Bükme işleminde sıcak hava kullanınız. En yüksek bükme ısısı 140°C

19- Kirlenmiş boru ve parçaları kaynak yapmayınız.

20- Sadece temiz materyal kullanınız.

NOT: Cam elyaf takviyeli borularda bükme işlemi uygulanmaz

Depolama ve Sevkiyat





aquatherm boruları, her türlü çevre ısısında depolanabilir. Depolama alanının seçiminde boruları uzunlamasına yatırılabilme imkanı dikkate alınmalıdır. Boruların bükülmemesi depolama ve nakliyatta önemlidir.

0°C’nin altındaki sıcaklıklarda borular ağır vuruşlarda (darbelerde) zedelenebilir. Dolayısıyla boruları soğuk havalarda dikkatli bir şekilde depolamak ve taşımak gerekmektedir.

aquatherm borular,  çok dayanıklı olmasına rağmen, malzemeye her zaman dikkatli şekilde muamele yapılması tavsiye edilir.

Bütün polimer ağırlıklı malzemeler, UV ışınlarından etkilenir. Bu nedenle, güneşe direkt maruz kalarak depolanmaları önlenmelidir. Açıkta depolanma süreleri maksimum 6 aydır.



Aquatherm kategorisine gönderildi | Aquatherm Tavsiyeler için yorumlar kapalı

Aquatherm Yerden Isıtma Sistemi

Abka tarafından 22/03/2011 tarihinde gönderildi

Isıtma Boruları : Genel Tanım

Yerden ısıtmadaki verim, genelde kullanılan borunun kalitesine göre belirlenmektedir. Aquatherm yerden ısıtma borularının avantajları aşağıdaki gibidir:

• Yüksek ısılarda çok iyi dayanım
• Boru içi çok düzgündür
• Düşük sürtünme oranı
• Korozyona uğramaz
• Mükemmel kimyasal dayanım
• Yüksek esneklik
• Yüksek darbe dayanımı
• Boru içindeki düşük akış sesi
• DIN 4726’ya göre oksijen bariyerli EVOH kaplamalı

Kullanım

aquatherm boruları ısıtmaya gerek kalmadan döşenebilir.

Bağlantı Tekniği

Kullanılan boru türüne göre, üreticinin önermiş olduğu bağlantı parçaları kullanılmalıdır. aquatherm’in bağlantı ve dağıtım bağlantıları, DIN 4726’daki gereksinimleri karşılamaktadır. Buna DIN 8076 bölüm 1’deki gereksinimlerde dahildir.

Uzama Oranı

aquatherm yerden ısıtma boruları, ıslak zeminlerde direkt olarak sıcak sıvanın içine döşenmektedir. Isı değişiminden dolayı oluşabilecek bir uzama, sıcak sıva kullanımında engellenmektedir. Hammadde burada oluşabilecek genleşmeyi kendi içinde abzorbe etmektedir. Bu nedenle de uzamanın bir önemi kalmamaktadır.

Oksijen Bariyer

Oksijen bariyerli yerden ısıtma borularının üretimi, özel olarak geliştirilmiş bir ekstrüzyon işlemi ile yapılmaktadır. EVOH katmanının (etilenvinilalkol) ana borunun üzerine kaplanması ile birlikte boru tam olarak bir sızdırmazlığa ulaşır.

Baz alınan boru ile oksijen bariyeri arasındaki Adhasiv tabakası, tam bir yapışma sağlamaktadır. Bu sayede şantiyedeki sert koşullara bile dayanım göstermektedir.

aquatherm yerden ısıtma boruları, DIN 4026’daki oksijen bariyer normuna uymaktadır. Bir ısı değiştirici(ısı ejanjörü), -sistem içinde DIN 4026’daki kullanım için-, bu borularda gerekli değildir.

Sıcak Su İçin Ek Malzemeler

Temel olarak sıcak suya eklenen malzemelerin, aquatherm tarafından kullanılan hammaddeye zararlı olmadığı belirlenmelidir. Eklenecek olan malzemeler aquatherm tarafından onaylanmalıdır. Yerden ısıtma borularında korozyonu engellemek için inhibitörün kullanılmasına gerek yoktur.

Paketleme

Yerden ısıtma boruları, mekanik zararlardan yada UV ışınlarından korunması için ışık geçirmeyen malzemeyle paketlenmektedir. Kullanım alanına kadar borular paketinde saklanmalıdır. Borular kangal halinde 250 ve 500 metre olarak sunulmaktadır. (Diğer boydaki borular özel istek üzerine yapılmaktadır.) Kullanımdan sonra kalan borular tekrar paketinde saklanmalıdır.

Yabancı Denetim (Bağımsız kuruluşlar tarafından)

DIN-CERTCO’da gerek duyulan denetimler, SKZ (Güney Almanya Plastik Merkezi-Würzburg) tarafından yapılmaktadır.

Firma İçi Denetim

Yerden ısıtma boruları, gerek duyulan denetimler altında üretilmektedir.

Kullanım Alanları – Yeni Yapılar

3 asırlık yerden ısıtma sistemleri üretim ve uygulama tecrübesi; aynı zamanda enerji tasarrufu ve etkin teknoloji için sürdürülen araştırma-geliştirme çalışmaları, aquatherm’i dünya çapında en başarılı ve de en tecrübeli yerden ısıtma üreticisi yapmaktadır.

Bu tecrübe ve elde edilmiş dayanıklılık, sürekliliği olan uzun dönemli kuruluşların yerden ısıtma sistemlerinin aquatherm ile döşenmesini sağlamıştır. (örn: DA VINCI-HAUS)

2004 yılında aquatherm 1000. DAVINCIHAUS’u yenilikçi evsel ve yerden ısıtma teknolojisiyle döşemiştir.

Yerden ısıtma sisteminin performansı öncelikle döşenmiş ısıtma borusunun kalitesine bağlıdır. PE-RT hammaddesinden üretilen aquatherm yerden ısıtma borusu aşağıdaki özelliklere sahiptir:
• Yüksek ısılarda bile mükemmel akmaya karşı dayanıklılık
• Pürüzsüz iç boru yüzeyi
• Düşük sürtünme kaybı
• Yüksek ısı stabilizasyonu
• Korozyona uğramaz
• Mükemmel kimyasal dayanıklılık
• Yüksek esneklik
• Yüksek darbe oranı
• Düşük akış sesi
• DIN 4726’ya uygun olarak EVOH-kaplamaya bağlı olarak oksijen-bariyerli

Kullanım Alanları – Eski Yapılar

Yüzey ısıtma sistemi alanında aquatherm® sistem unsuru 30’u geliştirerek, en düşük yapı kalınlığına uygun, çok amaçlı yüzey ısıtma sistemi sunmaktadır. Bu sistem eski ve yeni binaların tüm ihtiyaçlarını karşılamaktadır- özellikle restorasyon çalışmaları için idealdir. Kuru yapılarda ya da ıslak yapılarda olsun, yerden ısıtma sistemlerinin tüm gereksinimleri karşılanmaktadır.

Önceden üretilmiş boru kanallarıyla çıkarılmış sistem levhaları, her kat planına ve her oda düzenlemesine uygundur.



Avantajlar

• Düşük levha kalınlığından kaynaklanan en düşük inşaat derinliği (örn: 55 mm kuru zeminli, 60 mm şaplı zemin, 65 mm fayans kaplı döşeme)

• İnşaat sürecinde yaşanabilecek kesintiler önlenir

• Yapım hızlı döşeme için en iyi şartları sunmaktadır. Düşük statik ağırlığından dolayı örn: kuru zemin kullanımı, fayanslı döşeme ya da ince-katmanlı beton kullanımıyla, sistem özellikle tahta kiriş tavanlar için uygundur. Daha da fazlasıyla, eşit ve dayanıklı olmaları şartıyla, mevcut zemin kaplamalarındaki döşemelerde de uygundur.

• Yüklenmiş tabaka, herhangi bir ek izolasyon ve taşıyıcı ara-kat uygun olarak modifiye edildiği takdirde EPS malzemesi 7.5 ton iş yükü için uygundur.

Spor Tesisleri

Sporcuların rahat hareket edebilecekleri mekanlara ihtiyacı vardır!

Doğru spor zemini ve görünmez ısıtma sistemleri, iyi antrenmanlar için gerekli rahat ortamı sunar. Spor zemin ısıtma sistemleri yer tasarrufu sağlar ve ısıtılmış yüzey alanlarına ihtiyaç duymaz.

Böylece, mimar tasarım özgürlüğünün faydalarından yararlanılabilir. Görünmez spor zemin ısıtma sistemlerinin tipik özelliği, duvar ve pencere yerleştirme özgürlüğüdür. aquatherm® -spor zemin sistemleri, sürekli sıcaklık üretimden dolayı, tüm alan için iyi dengelenmiş sıcaklık profili sunarak rahat oda şartları yaratır.

aquatherm® -spor zemin ısıtma sistemleri her tür yapım için uygundur.

Beton İçinde Kullanım

aquatherm®, endüstriyel zemin ısıtma alanında, birçok sıradan ısıtma sistemlerine mükemmel alternatif sunmaktadır.

Avantajlar:

•Hızlı amortisman
•Bakım gerektirmez
•Tasarım özgürlüğü
•Zeminde gömülü ısıtma boruları sayesinde, endüstriyel mekanın verimli kullanımı
•Düzgün ve sürekli ısı üretimi
•Uygun oda ve çalışma şartları
•Toz azalımı

aquatherm tarafından geliştirilen, kollektör geçiş parçası ile kaynak yapma tekniği  sayesinde, ısıtma borularının sürekli dağıtım borularına bağlantıları ters dönme tekniği (Tichelmann-principle) ile mümkün olmaktadır.

Bu bağlantı tekniği için gerekli bağlantı boruları, aquatherm-climatherm® – borular ve kollektör geçiş parçası kaynaklarından üretilmektedir.

Çıkış mesafeleri, ısıtma boruları arasındaki mesafeye göre belirlenmektedir.

Oksijen bariyerli tesisat sistemleri bağlantısı için aquatherm® SHT-bağlantı adaptörleri kullanılmaktadır. Böylece aquatherm-climatherm®-boru sistemi için, aquatherm® SHT sistemi ile birlikte (SHT=Kayar Manşon Teknolojisi) ,optimum bağlantı sağlanmış olur.

Planlama

Başlangıcından bu yana yenilik ve gelişme aquatherm’in rehberi olmuştur. Bunun sonucunda aquatherm tesisat sistemlerinin, tesisat sistem tasarımlarını geliştirebilecek düzinelerce avantajı vardır.

Dikkatli planlama, değer ve performansı arttırarak bu avantajlardan maksimum düzeyde yararlanılabilecek özellikleri ortaya çıkarmada yardımcı olacaktır. Bu bölüm bu avantajların çoğunu kapsamaktadır. Ayrıca aquatherm teknolojisinden maksimum faydayı sağlamaya yarayacak eşsiz tasarım etmenlerini ve hesaplamaları da aktarmaktadır. Bu ilkeleri uygulayarak, herhangi bir aquatherm döşemesi daha da iyi yapılabilir.

Her sistemde olduğu gibi, aquatherm borular da doğru mühendislik ve tasarım çalışması gerektirmektedir. Kaynak aletleri için yeterli yer olabilmesi için bağlantıların planlanması iş üzerindeyken döşeme sorunlarıyla karşılaşılmasını önleyecektir.

Planlama ve Software

Planlama ve döşenmesi için aquatherm’ in geniş bir planlama ve ürün şartnamesi vardır.

Amaç aquatherm kullanıcısına çalışmasında kolaylık sağlamaktır. Örneğin; kullanıcılara ev teknolojisinde Linear SHK Handwerk 5. 0 Cad Software paketini sunmaktadır. Bu paketle aşağıdakiler sunulmaktadır:

• U – değer artı ürün gereksimin listesi

• EnEV 2002

• 60 odaya kadar ısıtma yükü hesaplanması DIN EN 12831

• 5 fabrika veya 60 panele kadar hesaplama

• EN 1264 göre yerden ısıtma hesaplamaları

Yerden Isıtma Sistemi kategorisine gönderildi | Aquatherm Yerden Isıtma Sistemi için yorumlar kapalı
